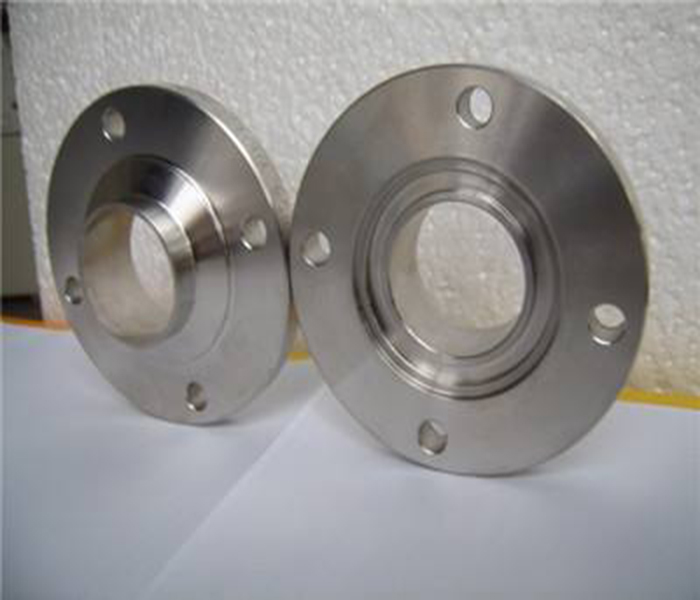

環連接面對焊鋼制管法蘭國家標準 Steel pipe welding neck flanges with ring-joint face

　　1 范圍

　　本標準規定了公稱壓力PN 為2.0、5.0、11.0、15.0、26.0 和42.0MPa 的環連接面對焊鋼制管法蘭的型式和尺寸。

　　本標準適用于公稱壓力PN2.0～PN42.0MPa的環連接面對焊鋼制管法蘭。

　　2 引用標準

　　下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。

　　GB/T 9112—2000 鋼制管法蘭 類型與參數

　　GB/T 9124—2000 鋼制管法蘭 技術條件

　　3 法蘭的型式與尺寸

　　PN2.0、PN5.0、PN11. 0、PN15.0、PN26.0和PN42.0MPa環連接面對焊鋼制管法蘭的型式應符合圖1的規定，尺寸應符合表1～表6的規定。

　　4 法蘭的技術要求

　　4.1 法蘭的技術要求應符合GB/T 9124的規定。

　　4.2 法蘭在不同溫度下的最大無沖擊工作壓力應符合GB/T 9124—2000附錄A(標準的附錄)的規定。

　　4.3 法蘭的焊接接頭型式和坡口尺寸應符合GB/T 9124—2000附錄B(提示的附錄)的規定。

　　5 標記

　　5.1 法蘭應按公稱通徑、公稱壓力、密封面型式代號和標準編號進行標記。

　　5.2 法蘭密封面的型式代號應符合GB/T 9112的規定。

　　5.3 標記示例

　　公稱通徑80mm、公稱壓力5.0MPa(50bar)的環連接面對焊鋼制管法蘭：法蘭 DN80-PN50 RJ GB/T 9115.4—2000
